Устройство держателя запасного колеса показано на рис. 187. Для установки запасного колеса необходимо выполнить следующее. 1. Положить колесо под кронштейн механизма подъема замочным кольцом вверх и вставить внутрь обода колеса прижим соединенный канатом с блоком лебедки. 2. Вращая вороток рукояткой по часовой стрелке, расположить прижим внутри колеса так, чтобы совместить конусы обода колеса и прижима. 3. Поднять колесо до упора, при этом специальные гайки’ должны пройти через отверстия в прижиме. 4. Отвернуть гайки и завести защелки на прижиме под гайки. 5. Завернуть гайки до отказа. При опускании колеса все операции нужно производить в обратной последовательности. Самопроизвольному опусканию колеса под действием собственного веса препятствует храповой механизм. Если оно происходит, следует поджать тарельчатую пружину гайкой так, чтобы при вращении рукоятки против часовой стрелки с небольшим усилием подвешенное колесо опускалось. При этом собачку не следует выводить из зацепления с храповым колесом.

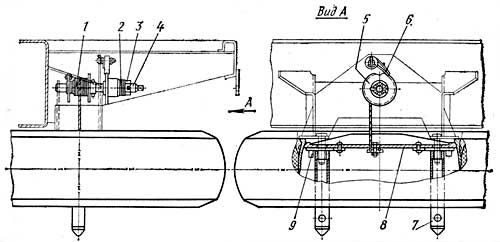

Рис. 187. Держатель запасного колеса прицепа ГКБ-8350:
1 — блок лебедки с прижимом; 2 — тарельчатая пружина; 3 — гайка; 4 — вороток; 5 — храповой механизм; 6 — собачка; 7 — специальная гайка; 8 — прижим; 9 — защелка
