Что такое маятниковый копер: устройство, принцип работы и роль в оценке прочности металлов

Маятниковый копер: устройство, принцип работы и роль в оценке прочности металлов

Маятниковый копер — это важный инструмент в материаловедении, используемый для определения ударной вязкости металлических сплавов. В условиях современного машиностроения, энергетики и строительства, оценка способности материала сопротивляться динамическим нагрузкам становится критически важной. По данным исследования лабораторного оборудования за 2024 год, около 68% промышленных предприятий в России используют маятниковые копры как основной метод испытаний на ударную прочность.

Эти устройства позволяют выявить уровень хрупкости материала при низких температурах, что особенно важно для трубопроводов, мостовых конструкций и железнодорожных компонентов. Основная задача такого оборудования — точное измерение энергии, поглощённой образцом при разрушении под ударным воздействием.

Устройство и работа маятникового копра

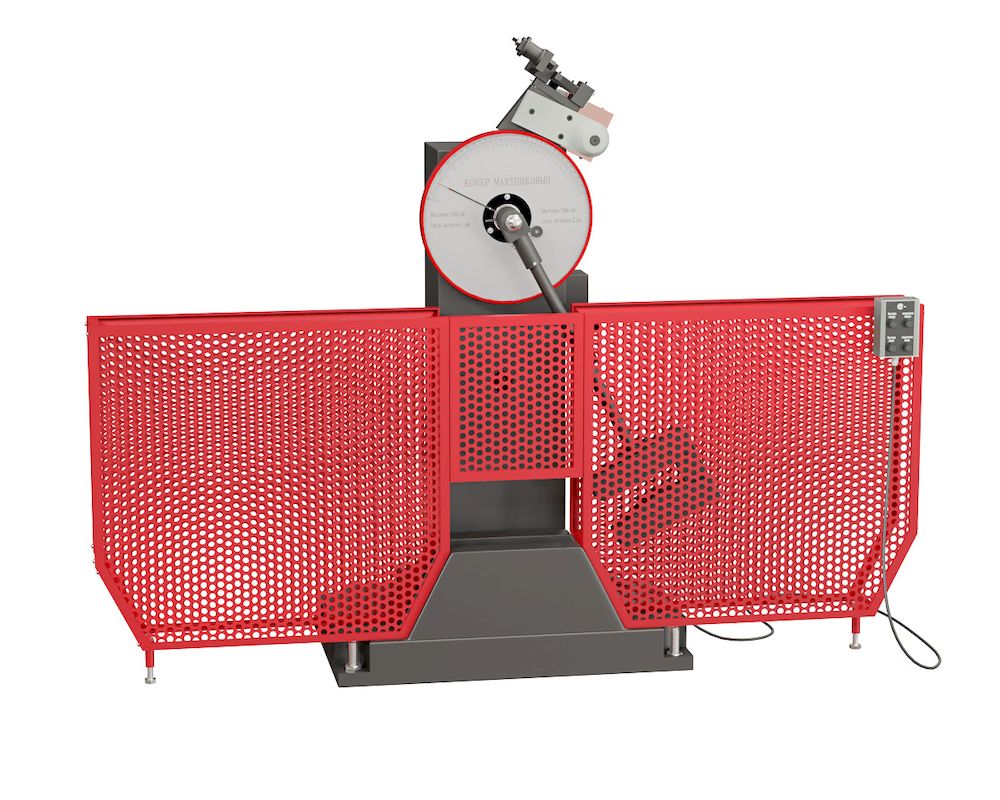

Маятниковый копер представляет собой установку, в которой используется тяжёлый маятник, совершающий бросок по дуге, чтобы нанести удар по испытуемому образцу. Основные элементы:

  • Маятник с заданным весом;
  • Опоры для фиксации образца;
  • Шкала отсчёта или цифровой дисплей;
  • Система фиксации и запуска удара;
  • Каретка с упором и ограничителем.

Принцип работы заключается в замере высоты подъёма маятника после удара — чем меньше высота, тем больше энергии поглотил образец. Это позволяет рассчитать ударную вязкость по формуле: KV = mgh — mgh’, где m — масса маятника, g — ускорение свободного падения, h и h’ — начальная и конечная высоты.

Значение маятникового копра в промышленности

Маятниковый копер: устройство, принцип работы и роль в оценке прочности металлов

В условиях роста требований к надёжности и долговечности материалов, маятниковый копер играет ключевую роль в следующих отраслях:

  1. Нефтегазовая промышленность: проверка труб на устойчивость к хрупкому разрушению при минусовых температурах;
  2. Машиностроение: контроль качества стали и чугуна перед использованием в производстве;
  3. Судостроение: тестирование материалов корпусов судов на холодостойкость;
  4. Железнодорожный транспорт: анализ прочности деталей, работающих под постоянными динамическими нагрузками;
  5. Энергетика: оценка состояния сварных швов на трубопроводах и реакторах.

По данным научного центра по материаловедению, более 75% аварий на промышленных объектах связаны с внезапным хрупким разрушением металла. Использование маятникового копра позволяет заранее выявить такие риски и исключить использование некачественных материалов.

Преимущества маятникового метода испытаний

Маятниковый копер: устройство, принцип работы и роль в оценке прочности металлов

По сравнению с другими методами, маятниковый копер имеет ряд преимуществ:

  • Простота конструкции: не требует сложной электроники и легко обслуживается;
  • Высокая воспроизводимость: повторяемость результатов делает его стандартным решением в лабораториях;
  • Соответствие ГОСТ и ISO: метод соответствует требованиям ГОСТ 9454–78 и ISO 148–1;
  • Быстрое проведение испытания: один тест занимает менее 3 минут;
  • Наглядные результаты: данные можно интерпретировать без дополнительных программ.
Читайте так же  Как купить удобный навесной мульчер

Эти особенности делают маятниковый копер одним из самых распространённых приборов для определения ударной вязкости. Он широко используется как в государственных, так и в частных лабораториях, особенно при сертификации продукции.

Рынок копров и развитие технологий

Маятниковый копер: устройство, принцип работы и роль в оценке прочности металлов

По данным аналитического отчёта «Оборудование для испытаний материалов» за 2024 год, объём рынка маятниковых копров в России составил более 420 единиц, из которых около 65% были произведены на отечественных заводах (например, «Лебедяганский приборостроительный завод»), а остальные — импортозамещающие аналоги из Китая и Беларуси. Посмотреть примеры можно здесь https://www.exiton-test.ru/equipment/mayatnikovyye-kopry/.

Средняя стоимость базовой модели начинается от 250 тыс. рублей, тогда как профессиональные версии с автоматическим подсчётом и термокамерой могут стоить и 800 тыс. рублей. При этом затраты окупаются за счёт повышения безопасности и снижения рисков поломок на производстве.

Сегодня наблюдается переход к цифровым системам регистрации данных, где результаты тестов сохраняются в облаке и доступны для анализа через ПО. Такие решения уже внедряют компании, специализирующиеся на метрологическом контроле и сертификации продукции.

Заключение

Маятниковый копер — не просто лабораторное оборудование, а один из главных инструментов для обеспечения безопасности в промышленности. Его применение позволяет заранее оценить, как поведёт себя металл под ударной нагрузкой, особенно в экстремальных климатических условиях.

Если вы работаете в сфере материаловедения, контроля качества или проектирования конструкций, правильное понимание метода испытаний на маятниковом копре поможет вам принимать более обоснованные решения при выборе сырья и технологии производства.

С развитием цифровизации и увеличением числа локальных производств, значение таких классических методов остаётся высоким. Маятниковый копер продолжает быть актуальным инструментом, сочетающим надёжность, точность и простоту применения.
